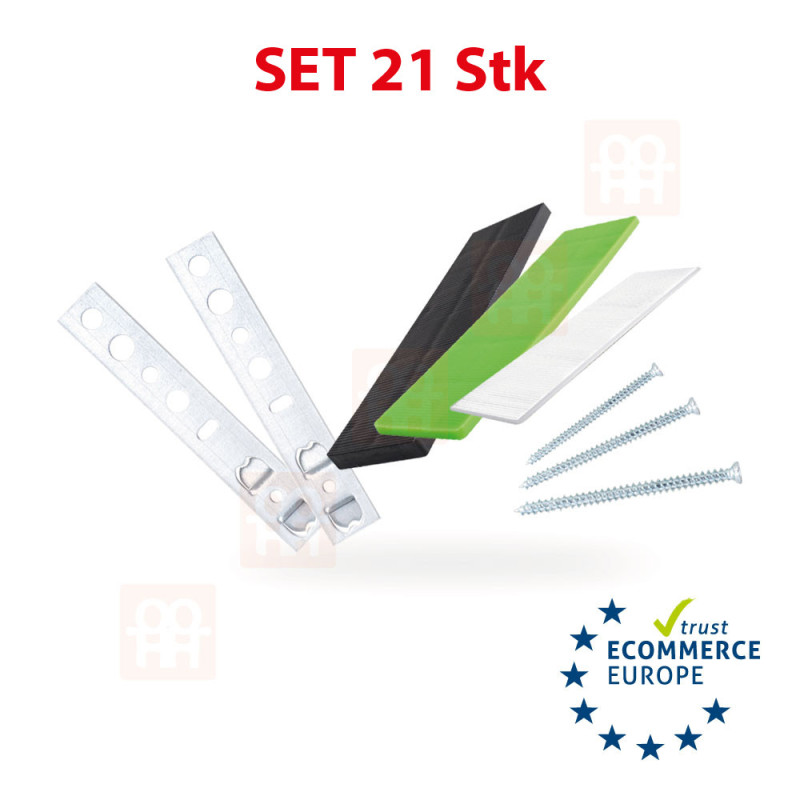

Kit de instalare pentru montarea unei ferestre
Kitul include:
6x Ancoră de fixare pentru fereastră și ușă
6x Șurub turbo 7,5 x 112 mm
3x Șaibă din plastic reglabilă 28 x 100 x 1 mm
3x Șaibă din plastic reglabilă 28 x 100 x 3 mm
3x Șaibă din plastic reglabilă 28 x 100 x 5 mm
Pentru instalarea ușilor de balcon, de intrare sau de terasă, vă recomandăm să achiziționați două dintre aceste seturi.
Ca un cadou cu acest set avantajos de la noi veți primi un creion de tâmplar OKNA HNED!
Utilizarea ancorelorla instalarea ferestrelor și ușilor
Amplasarea obișnuită a ancorelor în jurul perimetrului ferestrei sau al cadrului ușii este prezentată în desenul de mai jos. În cazul în care nu este posibil să se asigure o ancorare la distanțele specificate (de exemplu, din cauza montării de obloane rulante, de praguri etc.), este necesar să se asigure o consolidare suficientă a părții relevante a cadrului.Aceleași reguli ar trebui să fie urmate și la îmbinarea ferestrelor și ușilor în ansambluri. Dacă este posibil, nu se recomandă să se găurească prin rama ferestrei în partea de jos, care servește la scurgerea apei de ploaie departe de structură. În cazul în care acest lucru nu poate fi asigurat, se recomandă ca capul șurubului utilizat să fie bine etanșat pentru a preveni scurgerile în profil. La ancorare, este întotdeauna necesar să se țină cont de adecvarea materialului peretelui perimetral, de adâncimea de găurire, de diametrul șurubului, de distanța față de marginea peretelui, de lungimea liberă a șurubului (lățimea îmbinării de conectare = spațiul dintre rama ferestrei și perete).
Imagine de ancorare a ferestrei în conformitate cu ČSN 746077:
A - distanța dintre ancore: fereastră din metal max. 800mm | fereastră din lemn max. 800mm | fereastră din plastic max. 700mm
E - distanța de la colțul interior al ramei, al montantului sau al peretelui despărțitor: aprox. 150 mm | aprox. 250 mm pentru ferestrele colorate din PVC
Plăcuțe de susținere
Instalarea ferestrelor și a ușilor de terasă trebuie să asigure că forțele din planul lor sunt transmise astfel încât să nu apară în ele deformații care să le pună în pericol stabilitatea și să le provoace ruperea. Plăcuțele de susținere trebuie să fie plasate pe partea orizontală (planul pragului) și sub elementele verticale ale cadrelor. Șaibele trebuie să fie poziționate astfel încât să fie solicitate numai de forța de compresiune. Plăcuțele de susținere trebuie să fie confecționate dintr-un material capabil să suporte greutatea ferestrelor pe termen lung, neabsorbant și neutru din punct de vedere chimic față de materialele adiacente.
Șaibe deîntindere
Șaibele de întindere sunt utilizate în îmbinările verticale (îmbinări de legătură) pentru a preveni deformarea cadrului la deschiderea ferestrelor și a ușilor. Materialul utilizat este același ca și pentru șaibele de susținere (acestea sunt aceleași șaibe). Șaibele de susținere și de definire trebuie să fie poziționate astfel încât să permită extinderea cadrului! Schema de amplasare recomandată pentru șaibele de sprijin și de delimitare este prezentată în figura de mai jos.
